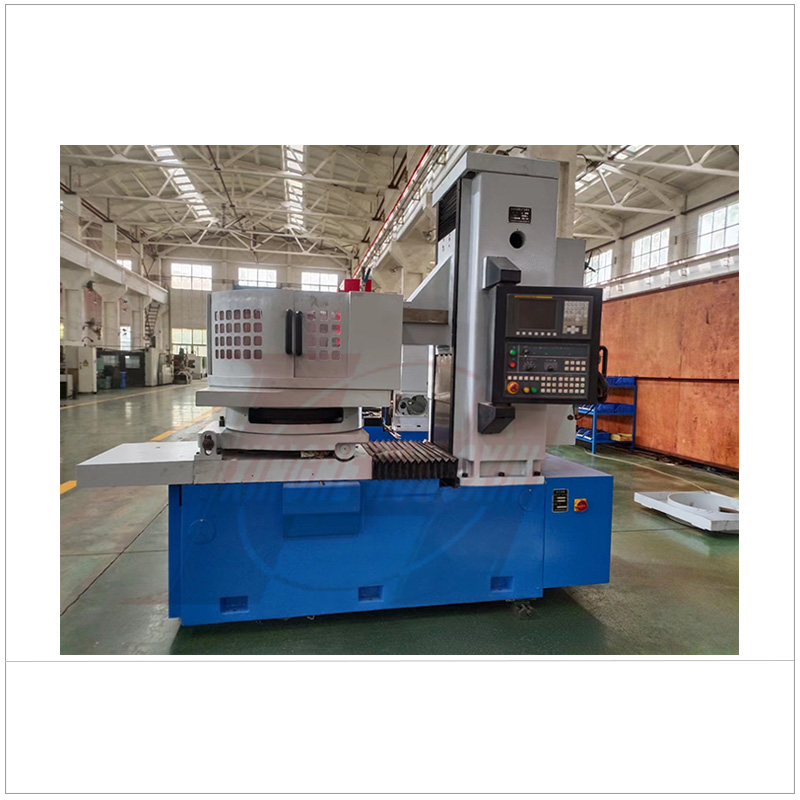

MK7363型数控卧轴圆台平面磨床，总体设计结构布局型式采用磨头沿立柱导轨做垂直升降运动，工作台旋转，拖板往复移动布局型式，结构紧凑、精度稳定、操作方便。采用砂轮周边磨削工件两平面的平面平行度与工件表面粗糙度要求较高的平面，由于工作台能绕水平轴回转倾斜（±3°）故又能磨削内外锥形表面。本产品适用于磨削环形零件、阀片、锯片、铣刀等工具制造和机械制造精密零件加工等。
主要技术参数
最大磨削尺寸（直径×高）mm | 630×140 （平面） |
工作台最大倾斜角 | ±3° |
工作台旋转速度（无级变速） | 60-110r/min |
工作台拖板纵向往复速度（无级变速） | 0.6-2m/min |
工作台拖板纵向往复最大移动量 | 310mm |
磨头主轴转速 | 1450r/min |
磨头最大垂直移动距离 | 220mm |
磨头垂直快速升降速度 | 240mm/min |
手轮进给倍率 | ×1 ×10 ×100 |
手轮最小进给倍率 | 0.001mm |
磨头主轴中心线至台面的距离 | 最大 340mm 最小135mm |
砂轮尺寸（外径×宽×内径） | 400×40×127mm |
电机总功率 | 11.37KW |
磨头电机功率 | 7.5KW |
工作台旋转电机功率 | 2.2KW |
磨头升降交流伺服电机功率 | 6Nm |
工作台纵向往复交流伺服电机功率 | 6Nm |
外形尺寸（长×宽×高） | 2350×1250×1950mm |
产品重量（毛重/净重） | 4000/3500kg |
工作台承重 | 145 kg |
以上参数仅供参考，最终以双方签订的技术协议为准
