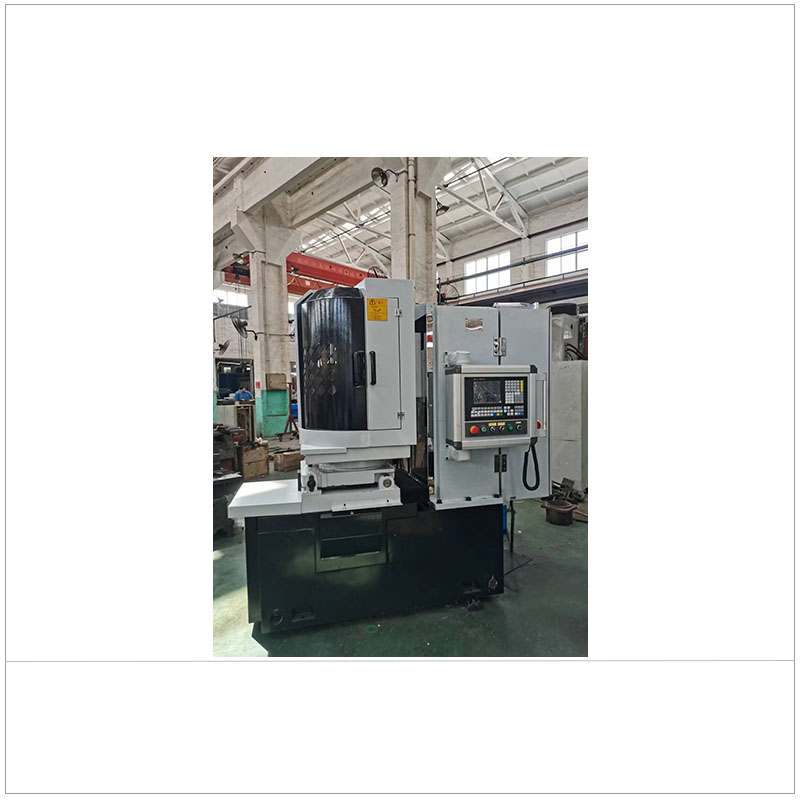

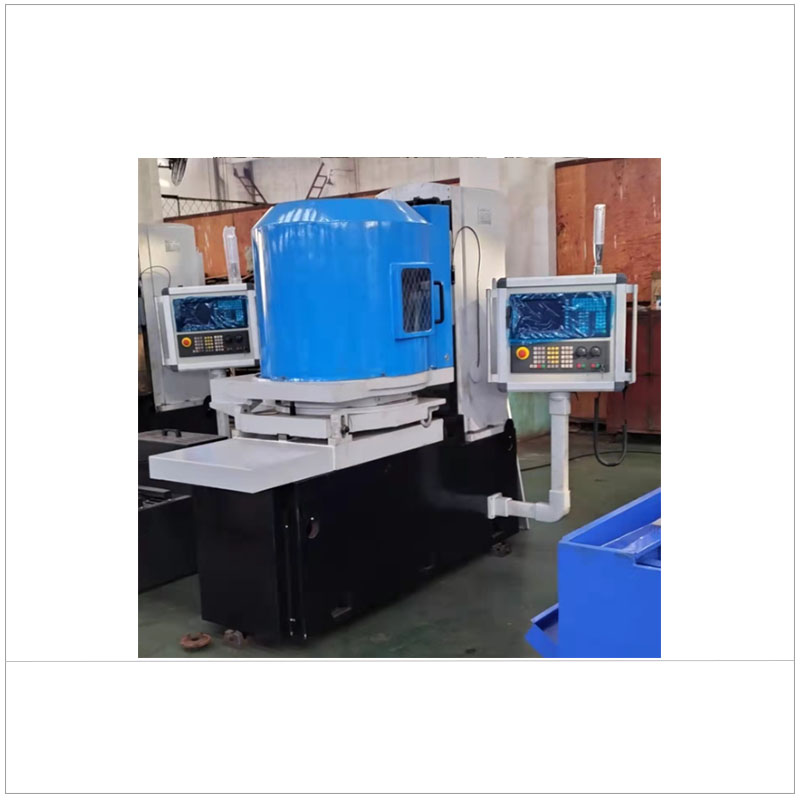

MK7340数控卧轴圆台平面磨床，总体设计结构布局型式采用磨头沿立柱导轨做垂直升降运动，工作台旋转，拖板往复移动布局型式，结构紧凑、精度稳定、操作方便。采用砂轮周边磨削工件两平面的平面平行度与工件表面粗糙度要求较高的平面，本产品适用于磨削环形零件、阀片、锯片、铣刀等工具制造和机械制造精密零件加工等。
机床的主要技术参数
最大磨削尺寸（直径×高）mm | 400×180 （平面） |
工作台最大倾斜角 | ±3° |
工作台旋转速度（无级变速） | 60-120r/min |
工作台拖板纵向往复速度（无级变速） | 0.01-2.7m/min |
工作台拖板纵向往复最大移动量 | 230mm |
磨头主轴转速 | 1450r/min |
磨头垂直快速升降速度 | 180mm/min |
磨头主轴中心线至台面的距离 | 最大 350mm 最小130mm |
砂轮尺寸（外径×宽×内径） | 350×40×127mm |
电机总功率 | 约10KW |
磨头电机功率 | 5.5KW |
磨头升降电机 | 6Nm |
工作台旋转电机功率 | 1.1KW |
工作台拖板纵向往复电机 | 6Nm |
冷却水泵电机功率 | 0.12KW |
润滑油泵电机功率 | 0.75KW |
手轮进给倍率 | X1 X10 X100 |
外形尺寸（长×宽×高） | 1800×1000×1920mm |
产品重量（毛重/净重） | 2900/2500kg |
