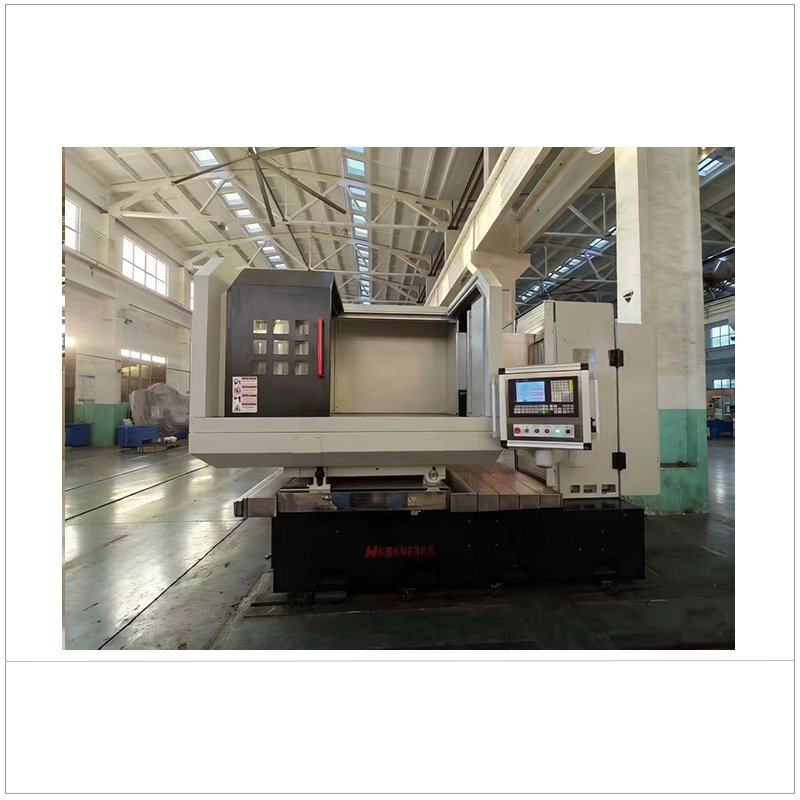

MK73100型数控卧轴圆台平面磨床，总体设计结构布局形式采用磨头沿立柱升降，工作台旋转，拖板往复移动布局形式，结构紧凑、精度稳定、操作方便。采用砂轮周边磨削工件两平面的平面平行度与工件表面粗糙度要求较高的平面.
一、主要技术参数
机床规格
1、工作台直径 φ1000mm
2、电磁吸盘 φ1000mm
技术参数
1 | 磨削工件尺寸（直径×高度） | φ1000mm×280mm |
2 | 工作台转速（变频调速） | 5-45r/min |
3 | 工作台拖板纵向水平往复行程 | 570mm |
4 | 工作台拖板纵向往复速度（无级变速） | 0.3-2m/min |
5 | 工作台最大倾斜角度 | ±1.5º |
6 | 磨头垂直运动速度（无级变速） | 0-200mm/min |
7 | 磨头主轴转速 | 1450r/min |
8 | 砂轮尺寸（外径×宽×内径） | 500×50×203mm |
9 | 电机总功率 | 25kw |
| （1）磨头电机功率 | 15kW 1450r/min |
| （2）工作台拖板横向往复电机功率 | 11Nm 3000r/min |
| （3）工作台旋转减速电机功率 | 3kw |
| （4）磨头垂直进给伺服电机功率 | 6Nm 3000r/min |
| （5）工作台环形导轨润滑油泵电机功率 | 1.1kw |
10 | 机床外形尺寸（长×宽×高） | 3680×2550×2400 |
11 | 机床重量 | 15000kg |
最终以双方签订的技术协议为准
