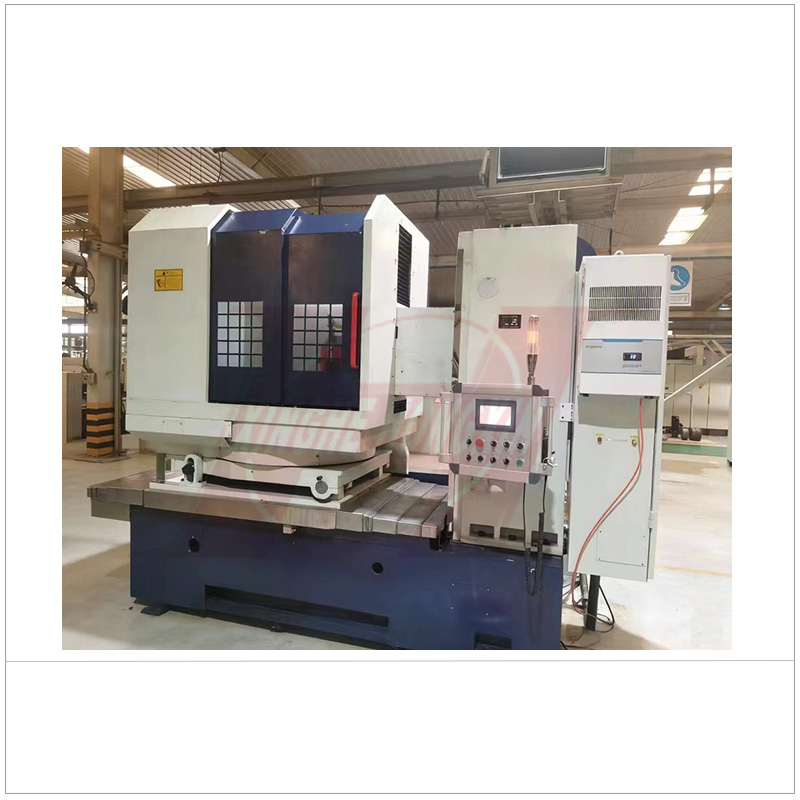

M7340PLC型卧轴圆台平面磨床，总体设计结构布局型式采用磨头沿立柱导轨做垂直升降运动，工作台旋转，拖板往复移动布局型式，结构紧凑、精度稳定、操作方便。采用砂轮周边磨削工件两平面的平面平行度与工件表面粗糙度要求较高的平面，由于工作台能绕水平轴回转倾斜（+3°，-3°）故又能磨削内外锥形表面。本产品适用于磨削环形零件、阀片、锯片、铣刀等工具制造和机械制造精密零件加工等。
机床的主要技术参数
最大磨削尺寸（直径×高）mm | Φ400×170 （平面） φ400×150 （锥面） |
工作台最大倾斜角 | +3°，-3° |
工作台旋转速度（无级变速） | 60-160r/min |
工作台拖板纵向往复速度（无级变速） | 0.3-2m/min |
工作台拖板纵向往复最大移动量 | 240mm |
磨头主轴转速 | 1450r/min |
磨头快速升降速度 | 180mm/min |
磨头主轴中心线至台面的距离 | 最大 270mm 最小100mm |
砂轮尺寸（外径×宽×内径） | 300×40×127mm |
手轮每转磨头垂直进给量 | 0.1mm,1mm,10mm |
电子手轮倍率 | X1 X10 X100 |
电机总功率 | 12.07KW |
磨头电机功率 | 5.5KW |
磨头垂直进给量 | 0.001-0.2mm |
磨头垂直机动进给量（HMI无级输入） | 0.001-0.2mm |
磨头升降电机功率 | 2kw |
工作台左右移动电机功率 | 2kw |
工作台旋转电机功率 | 1.1KW |
冷却水泵电机功率 | 0.12KW |
润滑油泵电机功率 | 0.75KW |
以上参数仅供参考，最终以双方签订的技术协议为准。
